Sve veće prihvaćanje fotonaponskih (PV) sustava u stambenim, komercijalnim i industrijskim primjenama zahtijeva temeljito razumijevanje različitih vrsta električnih opterećenja-sposobnih, induktivnih i otpornosti-koji komuniciraju s tim sustavima. Ovaj rad pruža detaljnu analizu ovih vrsta opterećenja, njihovih karakteristika, utjecaja na performanse PV sustava i komparativne procjene. Posebni naglasak stavlja se na opterećenja na strani korisnika u PV aplikacijama, uključujući njihove učinke na kvalitetu snage, učinkovitost i stabilnost sustava. Rasprava također obuhvaća strategije ublažavanja za optimizaciju performansi PV sustava u različitim uvjetima opterećenja.

Fotonaponski (PV) sustavi sve su više integrirani u moderne mreže električne energije, posebno na korisničkoj strani, gdje opskrbljuju električnu energiju stambenim, komercijalnim i industrijskim potrošačima. Učinkovitost i stabilnost PV sustava značajno ovise o prirodi povezanih opterećenja. Električna opterećenja mogu se široko kategorizirati u tri vrste:

Otporna opterećenja - čisti otpor

Induktivna opterećenja - opterećenja sa značajnom induktivnošću

Kapacitivna opterećenja - opterećenja s dominantnim kapacitetom

Svaka vrsta opterećenja različito djeluje s PV pretvaračima, što utječe na kvalitetu snage, učinkovitost i pouzdanost sustava. Ovaj rad detaljno istražuje ove interakcije, pružajući komparativnu analizu i preporuke za optimalni dizajn PV sustava.

Temeljne karakteristike vrsta opterećenja

Definicija otpornog opterećenja

Otporna opterećenja su najjednostavnija vrsta, gdje su struja i napon u fazi. Oni konzumiraju stvarnu snagu (P) i ne uvode reaktivnu snagu (q).

Ključne značajke:

Faktor snage (PF)=1 (faktor jedinstva).

Nema faznog pomaka između napona i struje.

Utjecaj na PV sustave:

Učinkovitost: visoka, jer nije uključena reaktivna snaga.

Stabilnost: minimalni utjecaj na PV pretvarače, jer pružaju stabilno, linearno opterećenje.

Harmonika: Zanemariva, osim ako nisu prisutna nelinearna otpornička opterećenja (npr. Dimmers).Klasifikacija otpornih opterećenja na korisničkoj strani

Opterećenje kućanstva

Oprema za rasvjetu (tradicionalne žarulje sa žarnom niti, halogene volframske svjetiljke (stvaranje topline i emitiranje svjetlosti kroz otpornost na niti)

Uređaji za grijanje (električni grijači za vodu, električni grijači, električne deke, grijanje ruku, električne peći, električna glačala, glačala za uvijanje itd.)

Električni uređaji niske snage (punjači, električni ventilatori itd.)

Mala industrijska i komercijalna otporna opterećenja

Oprema za grijanje za male trgovine (kao što su strojevi za tople piće u trgovinama i male električne peći (grijanje čistog otpora) u pekarama)

Uredska oprema (komponente grijanja (otpor žice žice) nekih staromodnih pisača i kopirnih uređaja)

Poljoprivredna pomoćna oprema (električna žica za grijanje za male staklenike (za očuvanje topline), male električne grijaće šipke za akvakulturu)

Definicija induktivnog opterećenja

Induktivna opterećenja uvode fazni zaostatak, gdje struja zaostaje za naponom zbog induktivne reaktancije (xl=2 πfl).

Ključne značajke:

Faktor snage (PF) <1 (zaostajanje).

Potrošnja reaktivne energije (q=vi sinφ).

Utjecaj na PV sustave:

Učinkovitost: smanjena zbog reaktivnih gubitaka snage.

Stabilnost: može uzrokovati pad napona i fluktuacije snage.

Harmonika: može uvesti harmonike ako nelinearne (npr., Varijabilne frekvencijske pogone).

Strategije ublažavanja:

Korekcija korekcije faktora snage (PFC) za nadoknadu zaostajanja PF.

Upotreba aktivnih filtera za ublažavanje harmonika.Klasifikacija induktivnih opterećenja na strani korisnika

Opterećenja vrste motora

Kućni uređaji (kompresori hladnjaka, kompresori klima uređaja i motori ventilatora, motori rublja, mikrovalna pećnica motora s gramofonom, motori s haubom itd.)

Industrijska i komercijalna oprema (motori vodenih pumpi (poljoprivredno navodnjavanje, sustavi za opskrbu vodom), ventilatori (ventilacija, raspršivanje topline), motori traka za transportne trake, motori strojeva, motori pogona lifta itd.)

Mala oprema (električni alati (kao što su električne bušilice, strojevi za rezanje), motori za trčanje, motori ventilatora za hlađenje unutar hrpa punjenja električnih vozila itd.)

Elektromagnetska oprema

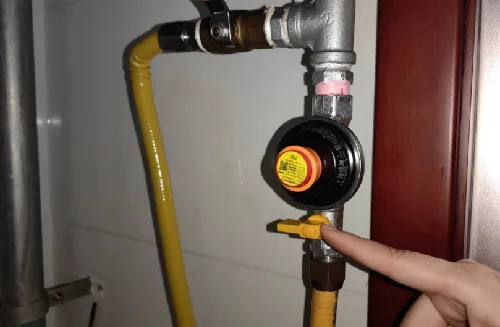

Solenoidni ventili (kao što su ventili za plin u kućanstvu i ventili za pročišćivanje vode, koji kontroliraju otvaranje i zatvaranje ventila stvaranjem magnetskog polja kroz energiziranje zavojnice)

Indukcijski štednjak/indukcijski štednjak (koristeći zavojnicu za stvaranje izmjeničnog magnetskog polja, uzrokujući zagrijavanje posuđa. Komponenta jezgre je zavojnica za grijanje)

Ostala induktivna opterećenja

Stroj za zavarivanje (s velikim brojem zavojnica unutra, oslanja se na elektromagnetsku indukciju za stvaranje struje zavarivanja tijekom rada i snažno je induktivno opterećenje)

Definicija kapacitivnog opterećenja

Kapacitivna opterećenja uvode fazni olovo, gdje struja vodi napon zbog kapacitivne reaktancije (xc=1}/(2πfc)).

Ključne značajke:

Faktor snage (PF) <1 (vodeći).

Reaktivna stvaranje snage (q=vi sinφ).

Utjecaj na PV sustave:

Učinkovitost: može poboljšati učinkovitost ako se koristi za PFC, ali pretjerani kapacitet može uzrokovati prenapon.

Stabilnost: može dovesti do rezonantnih problema s induktivnošću mreže.

Harmonika: Može pojačati harmonike ako je nepravilno dizajniran.

Strategije ublažavanja:

Pravilno dimenzioniranje PFC kondenzatora.

Upotreba harmoničnih filtera.Klasifikacija kapacitivnih opterećenja na korisničkoj strani

Elektronička oprema napajanja

DC bočni kondenzator frekvencijskog pretvarača/pretvarača (istosmjerni sabir opreme kao što su fotonaponski pretvarači i varijabilna frekvencijska pogona (VFDS) obično je opremljen elektrolitičkim kondenzatorima velikog kapaciteta za izglađivanje istosmjernog napona i suzbijanja Ripplea)

Ulazni filtrirani kondenzatori prebacivanja napajanja (kapacitivni krugovi filtra obično se instaliraju na prednjem kraju prebacivanja napajanja za računalne poslužitelje, komunikacijske bazne stanice i drugu opremu)

Prebacivanje opreme za napajanje (punjači mobilnih telefona, adapteri za prijenosno računalo, opskrba napajanjem usmjerivača, napajanja vozača LED svjetla)

Oprema pretvarača u kućanskim aparatima (pretvarač klima uređaja, inverterski perilica rublja, hladnjaci pretvarača)

Elektronski instrumenti (pisači, kopirni uređaji, mikrovalne pećnice (neki modeli), televizori (posebno LCD televizori, koji imaju veliki broj kondenzatora na unutarnjoj ploči za napajanje) itd.)

Uređaj kondenzatora kompenzacije

Kondenzatori korekcije faktora snage (PFC) (u industrijskim ili komercijalnim objektima instalirani su paralelni uređaji za kompenzaciju kondenzatora kako bi se poboljšao faktor snage (posebno za nadoknadu reaktivne snage induktivnih opterećenja poput motora)

SVG oprema u fotonaponskim elektranama (uređaji za kompenzaciju dinamičke reaktivne snage (kao što je SVG) mogu iznijeti reaktivnu energiju u kapacitivnom načinu za regulaciju napona mreže)

Usporedna analiza vrsta opterećenja u PV sustavima

Razmatranja opterećenja na strani korisnika u PV sustavima

PV sustavi na korisničkoj strani moraju podnijeti mješavinu otpornih, induktivnih i kapacitivnih opterećenja. Ključni izazovi uključuju:

Problemi s kvalitetom energije

Naponske fluktuacije zbog naglog prebacivanja induktivnog opterećenja.

Harmonično izobličenje od nelinearnih opterećenja (npr. Pretvori, LED vozači).

Neravnoteža reaktivne snage koja utječe na stabilnost mreže.

Optimizacija učinkovitosti

Maksimalno praćenje točke snage (MPPT) mora računati za različite vrste opterećenja.

Dimenzioniranje pretvarača trebalo bi razmotriti vršne potrebe za reaktivnom snagom.

Interakcija i stabilnost mreže

Otopina riskira ako PV sustavi ne mogu uskladiti potražnju opterećenja.

Nestabilnost frekvencije zbog prekomjernog kapacitivnog opterećenja.

Strategije ublažavanja i optimizacije

Za poboljšanje performansi PV sustava pod miješanim opterećenjima:

Ispravljanje faktora aktivne snage (PFC): Koristite kompenzaciju reaktivne snage na bazi pretvarača.

Harmonični filtri: Ugradite pasivne/aktivne filtre za ublažavanje izobličenja.

Pametno upravljanje opterećenjem: odredite prioritet otpornih opterećenja tijekom niske PV generacije.

Integracija skladištenja energije: Baterije mogu zaštititi reaktivne potrebe za napajanjem.

Razumijevanje ponašanja kapacitivnih, induktivnih i otpornih opterećenja ključno je za optimizaciju performansi PV sustava na korisničkoj strani. Iako su otpornika opterećenja najjednostavnija, induktivna i kapacitivna opterećenja unose složenosti poput reaktivne snage, harmonike i izazova stabilnosti. Pravilne strategije ublažavanja, uključujući PFC, harmonično filtriranje i upravljanje pametnim opterećenjem, ključne su za učinkovitu i pouzdanu integraciju PV -a.

Ključne riječi

Fotonaponski (PV) sustavi, korisnička opterećenja, kapacitivna opterećenja, induktivna opterećenja, otporna opterećenja, faktor snage (PF), reaktivna snaga (q), stvarna snaga (P), fazni pomak, harmonično izobličenje.
