1. Mrežom-povezani funkcionalni moduli ormara i osnovne komponente
|
Funkcijski modul |
Osnovna funkcija |
Osnovna komponenta |
Funkcija komponente |
|
Dolazna linija i modul za distribuciju energije |
Primite izlaznu izmjeničnu struju od pretvarača, ostvarite prikupljanje i distribuciju energije i izgradite glavni mrežni-kanal spojnog kruga |
Prekidač dolazne linije |
Prekidač dolazne linije: Prekinite glavni strujni krug + zaštita od preopterećenja/kratkog-strujnog kruga |
|
Izolacijski prekidač |
Izolacijski prekidač: Osigurajte očite točke prekida za održavanje |
||
|
Sabirnica / bakrena šipka |
Sabirnica: Nosi veliku struju i prikuplja više{0}}kanalnu električnu energiju |
||
|
Odlazni terminalni blok |
Odlazni terminalni blok: Standardizirajte vezu između mrežnog-priključnog ormarića i mrežnih-stranih kabela, smanjite rizik od grešaka u ožičenju i olakšajte kasnije održavanje |
||
|
Zaštitni modul-priključka na mrežu (osnovna sigurnosna jedinica) |
Osigurajte dvosmjernu-sigurnost sustava za proizvodnju električne energije i elektroenergetske mreže, spriječite oštećenje opreme uzrokovano greškama mreže / efektom otočja / udarima |
Za-uređaj za zaštitu od otoka |
Anti{0}}islanding uređaj: Osnovna komponenta, otkriva učinak islandinga i prekida strujni krug |
|
Relej prenapona / podnapona / prefrekventnosti / podfrekventnosti |
SPD: Suzbijanje prijelaznog prenapona i zaštita komponenti |
||
|
Uređaj za zaštitu od prenapona (SPD) |
Relej: Prati parametre mreže i aktivira abnormalnu zaštitu |
||
|
Uređaj za zaštitu od zemljospoja |
Uređaj za zaštitu od zemljospoja:-prati struju zemljospoja u stvarnom vremenu, brzo prekida strujni krug u slučaju kvara i sprječava osobne nezgode ili nezgode s opremom uzrokovane curenjem struje |
||
|
Modul za mjerenje i nadzor snage |
Točno mjeri-električnu energiju priključenu na mrežu, prati radne parametre električne mreže/sustava za proizvodnju električne energije i daj podatke za poravnanje/dijagnozu |
Tro-fazno višenamjensko električno brojilo |
CT/VT: Pretvorite veliku struju/visoki napon u male signale za prilagodbu mjerenju mjerača |
|
Strujni transformator (CT) / naponski transformator (VT) |
Električni mjerač: Mjerite aktivnu / jalovu električnu energiju, pratite napon / struju / frekvenciju |
||
|
Terminal za mjerenje i kontrolu |
Terminal za mjerenje i kontrolu: prikuplja podatke i podržava lokalni/daljinski prikaz |
||
|
Svjetlosni indikator statusa / Zaslon |
Svjetlo indikatora statusa: intuitivno prikažite status mrežne-zatvaranja veze, alarma greške, uključenja itd.; Zaslon: pregledajte podatke o električnoj energiji, parametre mreže i kodove grešaka lokalno bez vanjske opreme |
||
|
Mrežni{0}}kontrolni i komunikacijski modul |
Ostvarite inteligentno prebacivanje mrežnog -priključnog kruga, razmijenite informacije s dispečerskim/fotonaponskim nadzornim sustavom mreže i ispunite dispečerske zahtjeve |
Kontaktor-priključka na mrežu |
Kontaktor: prima signale i automatski prebacuje-mrežni spojni krug |
|
Kontroler / PLC |
Upravljač: Koordinirajte radnje svakog modula i izvršavajte unaprijed zadanu logiku |
||
|
Komunikacijski modul (4G / Ethernet / RS485) |
Komunikacijski modul: Ostvarite daljinski nadzor i prijenos podataka |
||
|
Prekidač za ručnu/automatsku promjenu |
Prekidač za ručnu/automatsku promjenu: prebacite način upravljanja, primajte daljinske/PLC upute u automatskom načinu rada; Ostvarite lokalni rad u ručnom načinu rada kako biste zadovoljili potrebe održavanja ili hitne situacije |
||
|
Kabinet i pomoćni modul |
Osigurajte instalacijski nosač i zaštitno okruženje kako biste osigurali stabilan rad unutarnjih komponenti u vanjskim/industrijskim okruženjima |
Metalni ormar (IP54 i više) |
Kućište: otporno na prašinu, vodootporno i sprječava upad stranih predmeta |
|
Ventilator/termostat za hlađenje |
Ventilator za hlađenje: pokretanje i zaustavljanje prema temperaturi kako bi se spriječilo starenje komponenti-na visokoj temperaturi |
||
|
Rasvjeta za održavanje |
Rasvjeta za održavanje: Osigurajte izvor svjetla za-održavanje ormarića |
||
|
Kabelski nosač / kanal |
Kabelska polica / kanal: uredno rasporedite ožičenje i olakšajte održavanje |
||
|
Brtvena traka |
Brtvena traka: Poboljšajte performanse brtvljenja kućišta, spriječite ulazak prašine i kišnice u kućište i osigurajte pouzdan rad komponenti u teškim okruženjima |
Na temelju opisa funkcionalnih modula i osnovnih komponenti grid{0}}povezanog ormarića u gornjoj tablici, moguće je brzo odabrati i uskladiti bilo koje mrežno-rješenje ormarića. Evo dva primjera.
2.400KW četiri{1}}kanalna mreža-povezani ormar
Odabir komponenti za ormar-povezan na mrežu od 400kW temelji se na sveobuhvatnom izračunu koji uključuje nazivni napon sustava, ukupnu struju, ulaznu struju po kanalu pretvarača, koordinaciju zaštite, zahtjeve točnosti mjerenja i prilagodljivost okolišu. Ispod je detaljno obrazloženje odabira za ključne komponente u ovom rješenju:
Dolazni vod i komponente glavnog kruga
Okvirni prekidač (TGW1N-1600/4P-800A)
Osnova izračuna:
Ukupna snaga sustava: 400kW
Nazivni napon: 380 V (tro-fazni)
Faktor snage: Konzervativno procijenjen na 0,8
Trenutna formula za izračun:
Uzimajući u obzir redundanciju od 1,1x i harmonijske učinke, 800A odabrano je kao standardna vrijednost.
PV-Specifična funkcija: Opremljen okidanjem odgode podnapona za sprječavanje iznenadnih utjecaja-priključka na mrežu kada se mreža oporavi.
Ulazni prekidač (NM1-250S/4300 250A)
Procijenjena snaga po kanalu pretvarača:
4 ulazna kanala, svaki približno 100kW
Trenutno po kanalu:
Odabir od 250 A pruža 1,3x veći kapacitet preopterećenja, osiguravajući bez neugodnog okidanja tijekom kratkoročnih-preopterećenja pretvarača.
Okretni izolacijski prekidač (HD13BX-1000A/41 4P)
Obrazloženje odabira:
Koristi se za pružanje vidljivih lomnih točaka kako bi se osigurala sigurnost održavanja.
Označeno na 1000 A > 800 A glavnog prekidača, ispunjava zahtjeve izolacije.
Sabirnica (bakrena šipka, 800A)
Osnova odabira:
Trenutni-nosivi kapacitet bakrenih sabirnica procjenjuje se na 2A po mm². Zahtjevi od 800 A zahtijevaju najmanje 400 mm² površine poprečnog-presjeka.
Obično se koristi TMY-80×10 (800 mm²) ili ekvivalentna specifikacija kako bi se osigurao porast temperature manji ili jednak 40K.
Komponente zaštitnog modula
Uređaj za zaštitu od prenapona (LYY1-40kA)
Osnova odabira:
Fotonaponski sustavi često su izloženi vanjskim okruženjima s visokim-rizicima od prenapona izazvanih munjom.
Kapacitet pražnjenja od 40 kA zadovoljava zahtjeve ispitivanja klase II, pogodan za zaštitu od munje u distribucijskim sustavima niskog-napona.

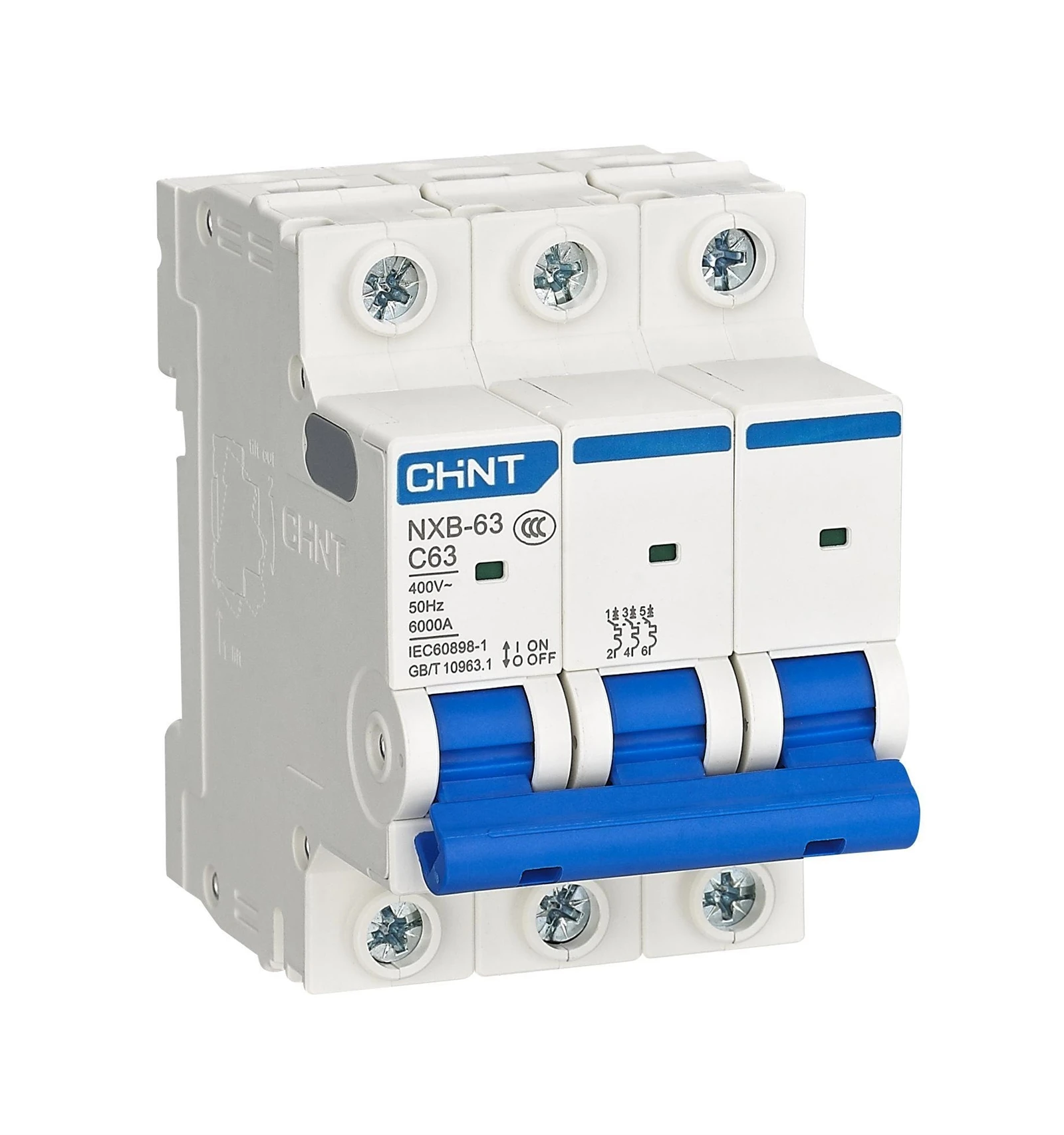

SPD zaštitni prekidač (NXB-63AC63 4P)
Obrazloženje odabira:
Koristi se za prednju{0}}zaštitu SPD-a kako bi se spriječilo da SPD utječe na glavni krug u slučaju kratkog spoja.
Oznaka 63A odgovara SPD-u, osiguravajući da se neće isključiti tijekom normalnog SPD-a.
Komponente mjernog modula
Strujni transformator (BH-0.66 800/5 klasa 0.5)
Osnova odabira:
Struja glavnog kruga je približno. 760A. Odabir 800/5 CT rezultira sekundarnom strujom od 5A, prikladnom za mjerne instrumente.
Klasa točnosti 0,5 ispunjava-zahtjeve mjerenja priključka na mrežu.
Višenamjenski električni mjerač (AMC96L-E4)
Obrazloženje odabira:
Podržava RS485 komunikaciju, omogućavajući prijenos podataka za napon, struju, snagu, energiju itd.
U skladu je sa zahtjevima mreže za prikupljanje podataka i nadzor na fotonaponskim mrežnim-priključnim točkama.
Komponente upravljačkog i pomoćnog modula
Osigurač (RT14-400V 6A)
Obrazloženje odabira:
Koristi se za zaštitu sekundarnih krugova, kao što su upravljački izvori napajanja, komunikacijski moduli, napajanje instrumenata itd.
Osigurači od 6 A mogu izdržati kratke-trajne udarne struje i brzo se odspojiti tijekom kratkih spojeva kako bi zaštitili upravljačke komponente.
Priključci za struju/napon (45 / 90 kom.)
Osnova odabira:
Svaki CT zahtijeva spajanje na strujne stezaljke; svaki naponski signal zahtijeva spajanje na naponske stezaljke.
Uzimajući u obzir potrebu za 3 CT-a, trofaznim naponom, višenamjenskim mjeračem, protuprovalnom kutijom, itd., terminali 45/90 pružaju razumnu redundanciju.
Kućište (GGD 800×800×2200)
Obrazloženje odabira:
GGD ormar je standardni niskonaponski-razvodni ormarić, prikladan za velike struje i rasporede-strujnih krugova.
Dimenzije odgovaraju prostoru potrebnom za postavljanje prekidača, sabirnica, CT-ova, mjerača, protuprovalne kutije, itd.
|
Ne. |
Naziv komponente (s modelom i specifikacijom) |
Jedinica |
Količina |
Funkcijski modul |
Odgovarajuća osnovna funkcija modula |
Opis funkcije komponente |
Slika |
|
1 |
Prekidač okvira (TGW1N-1600/4P-800A, s okidanjem odgode podnapona specifičnim za PV) |
Komad |
1 |
Dolazna linija i modul za distribuciju energije |
Primite izlaznu izmjeničnu struju od pretvarača, ostvarite prikupljanje i distribuciju energije i izgradite glavni mrežni-kanal spojnog kruga |
S funkcijom okidanja odgode podnapona, poduzmite prekidanje glavnog strujnog kruga, zaštitu od preopterećenja/kratkog-spoja i PV-specifičnu mrežnu-kontrolu spajanja |
|
|
2 |
Ulazni prekidač (NM1-250S/4300 250A) |
Komad |
4 |
4-kanalni prekidač dolazne linije, odgovoran za prekid i zaštitu od kratkog spoja/preopterećenja dolaznih vodova svakog pretvarača |
|
||
|
3 |
Okretni izolacijski nož (HD13BX-1000A/41 4P) |
Komad |
1 |
Omogućite očite točke prekida tijekom održavanja kako biste osigurali osobnu sigurnost osoblja koje radi i održava |
|
||
|
4 |
Minijaturni automatski osigurač (NXB-16AC63 2P) |
Komad |
1 |
Omogućite neovisnu zaštitu kruga napajanja za pomoćnu opremu (kao što su mjerni terminali, upravljački krugovi) |
|
||
|
5 |
Podrška sabirnice |
Set |
2 |
Popravite i poduprite bakreni red sabirnice, osigurajte čvrstu ugradnju i pouzdanu izolaciju bakrenog reda i izbjegnite rizik-kratkog spoja |
|
||
|
6 |
Bakreni konektor |
Komad |
18 |
Koristi se za spajanje bakrenih nizova s kabelima i komponentama, osigurava stabilan prijenos struje i smanjuje kontaktni otpor |
|
||
|
7 |
Žica s bakrenom jezgrom, bakreni red (800A) |
KG |
60 |
Podnosi veliku struju od 800 A, prikuplja 4-kanalnu ulaznu električnu energiju i prenosi je glavnom prekidaču i strani mreže, koja je glavni nositelj prijenosa električne energije |
|
||
|
8 |
Prekidač za zaštitu od munje (NXB-63AC63 4P) |
Komad |
1 |
Modul za-zaštitu mrežne veze |
Osigurajte dvosmjernu-sigurnost sustava za proizvodnju električne energije i elektroenergetske mreže, spriječite oštećenje opreme uzrokovano kvarovima na mreži/učinkom otoka/prenaponima |
Upravljajte uključivanjem-isključivanjem strujnog kruga zaštite od prenapona, potpomažite realizaciju funkcije zaštite od munje i izbjegavajte abnormalni krug zaštite od munje koji utječe na glavni krug |
|
|
9 |
Uređaj za zaštitu od prenapona (LYY1-40KA) |
Komad |
1 |
Suzbiti prolazni prenapon uzrokovan udarima groma i fluktuacijama mreže i zaštititi električne komponente u ormariću |
|
||
|
10 |
Strujni transformator (BH-0.66 800/5 klasa 0.5) |
Komad |
3 |
Modul za mjerenje i nadzor snage |
Točno mjeri-električnu energiju priključenu na mrežu, prati radne parametre električne mreže/sustava za proizvodnju električne energije i daj podatke za poravnanje/dijagnozu |
Pretvorite veliku struju od 800 A u mali signal od 5 A, prilagodite se mjerenju višenamjenskog električnog brojila i osigurajte točnost mjerenja i sigurnost opreme |
|
|
11 |
Višenamjensko električno brojilo (AMC96L-E4, s komunikacijom) |
Komad |
1 |
Mjerite električnu-povezanu električnu energiju, nadzirite parametre kao što su napon, struja i snaga i podržavajte komunikacijsku funkciju za prijenos podataka |
|
||
|
12 |
Signalno svjetlo (AD11-22/41) |
Komad |
3 |
Intuitivno prikažite radni status opreme (kao što je uključeno, mrežni-zatvaranje veze, alarm kvara, itd.) za lokalno gledanje |
|
||
|
13 |
Kandžasti fiksni nosač (TMH) |
Komad |
2 |
Popravite komponente-koje se odnose na mjerenje, surađujte sa sustavom protiv-električne-provalne opreme kako biste ostvarili funkciju protiv-električne-krađe i osigurali sigurnost mjernih podataka |
|
||
|
14 |
Kutija protiv-električne-krađe (TMH) |
Komad |
1 |
Posebno za-protiv-krađe-električne energije, štiti ožičenje kruga mjerenja i osigurava autentičnost i točnost podataka mjerenja električne energije |
|
||
|
15 |
Kabinet (GGD, Š800×D800×V2200) |
Komad |
1 |
Kabinet i pomoćni modul |
Osigurajte instalacijski nosač i zaštitno okruženje kako biste osigurali stabilan rad unutarnjih komponenti |
Osigurajte prostor za ugradnju za sve komponente, imajte osnovne funkcije zaštite od prašine i zaštite te se prilagodite unutarnjem okruženju za uporabu |
|
|
16 |
Osigurač (RT14-400V 6A) |
Set |
5 |
Zaštitite sekundarni krug napajanja i upravljački krug kako biste izbjegli oštećenje upravljačkih komponenti i komunikacijskih modula zbog preopterećenja ili kratkog spoja |
|
||
|
17 |
Trenutni terminal |
Komad |
45 |
Standardizirajte spajanje strujnih signalnih vodova za pogodan raspored ožičenja i kasnije održavanje |
|
||
|
18 |
Naponski terminal |
Komad |
90 |
Standardizirajte spajanje naponskih signalnih vodova, osigurajte pouzdan prijenos signala i olakšajte postavljanje ožičenja i kasnije održavanje |
|||
|
19 |
Dodaci kao što su bakrena ušica, kabelska vezica, kopča za pozicioniranje, plastični poklopac |
- |
- |
Pomozite u ožičenju, pričvršćivanju komponenti i zaštiti izolacije, osigurajte uredno unutarnje ožičenje i čvrstu ugradnju komponenti te poboljšajte pouzdanost rada |
750KW 7-kanalni ormar vezan na rešetku
Dolazni vod i komponente glavnog kruga
Glavna mrežna-sklopka (NXA16N16-MF4 1250A, 4P 65kA)
Osnova izračuna:
Ukupna snaga sustava: 750kW
Nazivni napon: 380 V (tro-fazni)
Faktor snage: Konzervativno procijenjen na 0,8
Izračun ukupne struje:
Normalni raspon radne struje od približno 1200-1300A
Inteligentne funkcije: Opremljen električnim otvaranjem/zatvaranjem, otpuštanjem podnapona, zatvaranjem-provjere napona i funkcijama odgode, osiguravajući sigurno i kontrolirano povezivanje na-mrežu.
Ulazni prekidač (NM1-250L/4300B 50kA)
Procijenjena snaga po kanalu pretvarača:
7 ulaznih kanala, svaki približno 107kW
Trenutno po kanalu:
Obrazloženje odabira:
Oznaka od 250 A pruža 1,23x kapacitet preopterećenja, osiguravajući bez neugodnog okidanja tijekom kratkoročnih-preopterećenja pretvarača.
Isklopna moć od 50 kA zadovoljava-zahtjeve otpornosti struje kratkog spoja na točki-priključka na mrežu.
Model 4300B (s pomoćnim kontaktima) olakšava daljinsko praćenje statusa.
Izolacijski prekidač (1500A/4P HD12)
Osnova odabira:
Nazivna struja: 1500A > glavni prekidač 1250A, zadovoljava zahtjeve izolacije.
Pruža vidljive točke prekida kako bi se osigurala apsolutna sigurnost za osoblje održavanja.
4-polni dizajn osigurava potpunu izolaciju svih vodiča pod naponom.
Sabirnica (bakrena šipka 80 × 10 mm)
Osnova odabira:
Trenutni-nosivi kapacitet bakrenih sabirnica: TMY-80×10 (800 mm²) može nositi približno 1600-1800 A pod standardnim uvjetima.
Kontrola porasta temperature: manje od ili jednako 40K pri radnoj struji od 1250A.
Dovoljna površina-presjeka osigurava nisku impedanciju i minimalan gubitak snage.
Višestruki nosači sabirnica osiguravaju mehaničku stabilnost pod-elektromagnetskim silama kratkog spoja.
Ulazni minijaturni prekidač (NXB-32A/4P)
Obrazloženje odabira:
Namjenska zaštita napajanja za mjerno sabirni terminal elektroopskrbnog biroa.
Oznaka 32A osigurava selektivnost uzvodne zaštitne uređaje.
4-polni dizajn osigurava potpunu izolaciju napajanja mjerenja.
Komponente zaštitnog modula
1.AC odvodnik prenapona (NXUII-C40/40kA)
Osnova odabira:
Kapacitet pražnjenja od 40 kA (8/20 μs) zadovoljava zahtjeve ispitivanja klase II za ni-naponske distribucijske sustave.
Maksimalni trajni radni napon Uc~385V AC, pogodan za sustave od 380V.
Razina zaštite gore Manje od ili jednako 1,8 kV, učinkovito štiti nizvodnu opremu.
Prekidač za zaštitu od prenapona (NXB-63/63A/4P)
Obrazloženje odabira:
Prednja-zaštita za odvodnik prenapona kako bi se spriječio njegov utjecaj na glavni krug u slučaju kvara kratkog spoja.
Nazivna vrijednost od 63 A koordinira s nominalnom strujom pražnjenja odvodnika prenapona.
Komponente mjernog modula
1. Mjerni strujni transformator (1200/5A klasa 0.5)
Osnova odabira:
Struja glavnog kruga je približno 1200-1300A pod punim opterećenjem.
Omjer 1200/5A rezultira sekundarnom strujom od 5A pri nominalnom opterećenju, pogodnom za standardne mjerne instrumente.
Pri glavnoj struji od 1250 A, sekundarnoj struji=(1250/1200)×5 ≈ 5,21 A, unutar mjernog raspona mjerača.
Klasa točnosti 0,5 ispunjava-zahtjeve mjerenja mreže za komercijalne primjene.
Nazivno opterećenje odgovara ulaznoj impedanciji višenamjenskog mjerača.
Višenamjenski mjerač od 2,380 V (s RS485 komunikacijom)
Obrazloženje odabira:
Prikazuje snagu, napon, struju, frekvenciju, faktor snage i energiju.
RS485 komunikacija omogućuje prijenos podataka u nadzorne sustave.
U skladu je sa zahtjevima mreže za prikupljanje podataka i nadzor na fotonaponskim mrežnim-priključnim točkama.
Podržava i lokalni prikaz i daljinski prijenos podataka.
3. Svjetla indikatora napajanja (žuto/zeleno/crveno)
Obrazloženje odabira:
Pruža intuitivnu vizualnu indikaciju statusa opreme:
Crveno: napajanje uključeno / mreža-povezana
Zeleno: stanje pripravnosti/spremno
4. Razvodna kutija za brtvljenje olova i nosač rogova (2 kompleta)
Obrazloženje odabira:
Funkcija protiv-električne-krađe za zaštitu ožičenja kruga mjerenja.
Osigurava vjerodostojnost i točnost podataka mjerenja energije.
U skladu sa zahtjevima ureda za opskrbu električnom energijom za sigurnost mjerenja.
Komponente upravljačkog i komunikacijskog modula
1. Vremenski relej
Obrazloženje odabira:
Pruža funkcije kontrole odgode za koordinirani rad.
Radi s prekidačem-glavne mreže za implementaciju logike odgođenog zatvaranja/otvaranja.
Sprječava istovremene operacije prebacivanja koje bi mogle uzrokovati smetnje u sustavu.
2. Srednji releji (4 jedinice)
Obrazloženje odabira:
Pojačajte upravljačke signale iz upravljača ili ručnih prekidača.
Pretvorite kontrolnu logiku za pogon visoko{0}}strujnih sklopnika i prekidača.
4 jedinice dodijeljene za:
Naredba za zatvaranje (1)
Naredba za otvaranje (1)
Povratne informacije o statusu (1)
Logika blokade (1)
Osigurava pouzdano izvršavanje kontrolnih naredbi za zatvaranje/otvaranje.
Gumbi za zatvaranje/otvaranje i prekidač za prijenos
Obrazloženje odabira:
Gumbi za ručnu kontrolu: Omogućuju lokalni rad mrežnog-priključnog kruga tijekom održavanja ili hitnih slučajeva.
Prijenosni prekidač: Omogućuje prebacivanje između ručnog i automatskog načina upravljanja.
Automatski način rada: prima daljinske/PLC naredbe
Ručni način rada: lokalni rad za održavanje ili hitne potrebe
Komponente ormarića i pomoćnog modula
1.GGD standardni ormarić (Š1000×D800×V2200 mm)
Obrazloženje odabira:
GGD ormar je standardni niskonaponski-razvodni ormarić, prikladan za velike struje i rasporede-strujnih krugova.
Dimenzije odgovaraju:
Glavni prekidač (veličina okvira 1250A)
7 ulaznih prekidača (250A svaki)
Sustav sabirnica
CT, mjerač, upravljački uređaji i pomoćne komponente
Hladno{0}}valjani čelični lim s premazom prskanjem pruža osnovnu zaštitu od korozije.
Oznaka za unutarnju upotrebu s odgovarajućom ventilacijom za odvođenje topline.
2. Osigurači za sekundarno napajanje (RT28-32/6A, 6 jedinica)
Obrazloženje odabira:
Zaštitite sekundarne strujne krugove (kontrolno napajanje, napajanje komunikacijskog modula, napajanje instrumenta).
Oznaka 6A može izdržati kratke-trajne udarne struje, a istovremeno omogućuje brzo odspajanje tijekom kratkih spojeva.
6 jedinica dodijeljeno za:
Snaga upravljačkog kruga (2)
Krug mjerenja snage (2)
Snaga komunikacijskog modula (1)
Rezervni (1)
3. Kabeli, terminali i pribor sekundarnog ožičenja
Obrazloženje odabira:
Priključci za prijenos signala i napajanje za sve komponente upravljanja i nadzora.
Standardizirani terminali osiguravaju pouzdane veze i olakšavaju održavanje.
Odgovarajuće dimenzioniranje žice za-potrebni kapacitet nosivosti i pad napona.
|
Ne. |
Naziv komponente (s modelom i specifikacijom) |
Jedinica |
Količina |
Funkcijski modul |
Odgovarajuća osnovna funkcija modula |
Opis funkcije komponente |
Slika |
|
1 |
Glavna mrežna-sklopka (NXA16N16-MF4 1250A, 4P 65kA) |
Komad |
1 |
Dolazna linija i modul za distribuciju energije |
Primite izlaznu izmjeničnu struju od pretvarača, ostvarite prikupljanje i distribuciju energije i izgradite glavni mrežni-kanal spojnog kruga |
Fiksni inteligentni glavni prekidač s električnim otvaranjem/zatvaranjem, podnaponskim okidačem, napon-provjerom zatvaranja i funkcijama odgode. Poduzima prekid glavnog strujnog kruga + zaštitu od preopterećenja/kratkog -spoja |
|
|
2 |
Ulazni prekidač (NM1-250L/4300B 50kA) |
Komad |
7 |
250A ulazni prekidač, odgovoran za prekid i zaštitu od kratkog-spoja/preopterećenja svake ulazne linije pretvarača |
|
||
|
3 |
Ulazni minijaturni prekidač (NXB-32A/4P) |
Komad |
1 |
Prekidač napajanja za terminal za prikupljanje komunalnih mjerača, pruža neovisnu zaštitu kruga napajanja za terminal za mjerenje |
|
||
|
4 |
Sabirnica (bakrena šipka 80 × 10 mm) |
Set |
Nekoliko |
Prenosi veliku struju, skuplja snagu sa 7 ulaznih prekidača i prenosi je na glavnu mrežu-priključni prekidač i stranu mreže |
|
||
|
5 |
Izolacijski prekidač (1500A/4P HD12) |
Komad |
1 |
Omogućite očite točke prekida tijekom održavanja kako biste osigurali osobnu sigurnost osoblja koje radi i održava |
|
||
|
6 |
AC odvodnik prenapona (NXUII-C40/40kA) |
Set |
1 |
Modul za-zaštitu mrežne veze |
Osigurajte dvosmjernu-sigurnost sustava za proizvodnju električne energije i električne mreže, spriječite oštećenje opreme uzrokovano kvarovima/prenaponima mreže |
AC zaštita od groma, potiskivanje prijelaznog prenapona, zaštita električnih komponenti u ormaru od udara groma ili fluktuacija mreže |
|
|
7 |
Prekidač za zaštitu od prenapona (NXB-63/63A/4P) |
Set |
1 |
Kontrola ulaza zaštite od prenapona, kontrola uključivanja-isključivanja strujnog kruga odvodnika prenapona, pomoć u realizaciji funkcije zaštite od munje |
|
||
|
8 |
Višenamjenski mjerač od 380 V (s RS485 komunikacijom) |
Komad |
1 |
Modul za mjerenje i nadzor snage |
Točno mjeri-električnu energiju priključenu na mrežu, prati radne parametre električne mreže/sustava za proizvodnju električne energije i daj podatke za poravnanje/dijagnozu |
Prikazuje snagu, napon, struju, podržava RS485 komunikaciju, ostvaruje mjerenje električne energije i prijenos podataka |
|
|
9 |
Mjerni strujni transformator (1200/5A klasa 0.5) |
Komad |
3 |
Pretvorite veliku struju od 1200A u mali signal od 5A, prilagodite se višenamjenskom mjerenju mjerača, osigurajte točnost mjerenja i sigurnost opreme |
|
||
|
10 |
Svjetlo indikatora napajanja (žuto/zeleno/crveno) |
Komad |
5 |
Intuitivno prikažite radni status opreme (kao što je uključeno, mrežni-zatvaranje veze, alarm kvara, itd.) za lokalno gledanje |
|
||
|
11 |
Razvodna kutija za olovno brtvljenje, rogovi nosač |
Set |
2 |
Upotreba protiv-električne-krađe, osiguravanje autentičnosti i sigurnosti podataka mjerenja električne energije |
|
||
|
12 |
Vremenski relej |
Komad |
1 |
Mrežni{0}}kontrolni i komunikacijski modul |
Ostvarite inteligentno prebacivanje mrežnog -priključnog kruga, razmjenjujte informacije s dispečerskim/fotonaponskim nadzornim sustavom mreže i ispunite dispečerske zahtjeve |
Osigurajte funkciju kontrole odgode, surađujte s glavnim mrežnim-prekidačem veze kako biste ostvarili logiku odgođenog zatvaranja/otvaranja |
|
|
13 |
Srednji relej |
Komad |
4 |
Pojačajte upravljačke signale, pretvorite upravljačku logiku, osigurajte pouzdano izvršenje zatvaranja/otvaranja i drugih upravljačkih naredbi |
|
||
|
14 |
Gumb za zatvaranje/otvaranje, prekidač za prijenos |
Komad |
3 |
Lokalno ručno kontrolirajte zatvaranje i otvaranje mrežnog -priključnog kruga, prebacite načine upravljanja (kao što je ručno/automatsko) |
|
||
|
15 |
GGD standardni ormarić (Š1000×D800×V2200mm) |
Komad |
1 |
Kabinet i pomoćni modul |
Osigurajte instalacijski nosač i zaštitno okruženje kako biste osigurali stabilan rad unutarnjih komponenti |
Unutarnji ormarić, hladno{0}}valjane ploče bojene raspršivanjem, pružaju prostor za ugradnju i osnovnu zaštitu za sve komponente |
|
|
16 |
Sekundarni osigurač napajanja (RT28-32/6A) |
Komad |
6 |
Zaštitite sekundarne strujne krugove, izbjegavajte oštećenje upravljačkih komponenti zbog preopterećenja ili kratkog spoja sekundarnih vodova |
|
||
|
17 |
Kabeli, terminali i pribor za sekundarno ožičenje |
Mnogo |
Nekoliko |
Standardizirati spajanje sekundarnih vodova, ostvariti prijenos signala i priključak napajanja raznih komponenti upravljanja i nadzora, olakšati održavanje |
|
