Izvor: Sungrowpower
Pomoću modula akumulatora za trenutno skladištenje energije konvencionalni PV sustav može se nadograditi u sustav za pohranu energije (ESS).
Sustav može raditi kao sustav izvan mreže kako bi osigurao izvanredno napajanje za hitna opterećenja u slučaju prekida mreže ili nestanka. Prekid mreže ili prekid mreže mogu uzrokovati:
Ostrvo;
podnapon;
Nedovoljna učestalost; ili
Prekomjerna frekvencija
Sastavi PV sustava za pohranu energije (PV ESS)
Artikal | Opis | Napomena |
A | PV žice | Monokristalni silicij, polikristalni silicij i tankoslojni slameni paneli bez uzemljenja |
B | inverter | SH3K6-30 / SH4K6-30 / SH5K-30 |
C | Mjerač sunčane energije (na primjer, jednofazni) | Mjeri napajanje i komunicira s pretvaračem preko priključka RS485. |
D | Korisna mreža | Vrste sustava za uzemljenje mreža: TT, TN |
E | Opterećenje kućanstva | Uređaji koji troše energiju |
F | Baterija (izborno) | Li-ionska baterija ili olovna kiselina |
G | Hitna opterećenja | - |

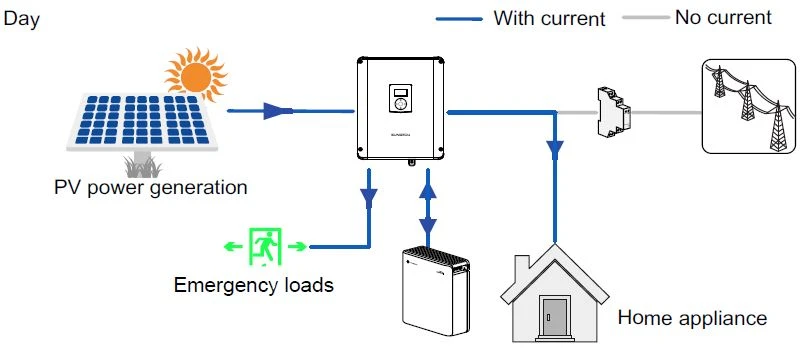

Upravljanje energijom tijekom dana
Sustav upravljanja energijom (EMS) po zadanome radi u načinu vlastite potrošnje. Napajanje će prijeći na hitna i kućna opterećenja, a zatim na bateriju. Ako je baterija potpuno napunjena, višak će prijeći na mrežu, dovodna snaga ne smije biti veća od granične vrijednosti u postavci nula izvoza kod početnog puštanja u rad.
Ako je snaga PV-a manja od snage opterećenja, baterija će se isprazniti i osigurati manjak energije. Pretvarač će crpiti napajanje iz mreže ako je snaga PV i baterije manja od snage opterećenja.
Upravljanje energijom tijekom noći
Baterija se prazni kako bi se osigurala energija za opterećenja. Ako je baterija prazna ili nema dovoljno energije iz akumulacijskog sustava, mreža će se nesmetano napajati najprije za hitna i kućna opterećenja.
Kad je mreža prisutna, funkcija zaobilaznice hibridnog pretvarača djeluje, a nužna opterećenja bit će izravno povezana s mrežom putem obilaznog releja integriranog u pretvarač. U slučaju nužde opterećenja se preferirano opskrbljuju s PV ili baterijskom energijom, a dopunjava ih mreža kada su PV i energija baterije nedovoljni.
Noć (prazna baterija)
Ako brojilo nije normalno ili nije opremljeno, pretvarač može normalno raditi, baterija se može napuniti, ali se ne smije isprazniti, postavka napajanja na LCD zaslonu neće biti učinkovita, a DO funkcija optimiziranog načina bit će onemogućena ,
