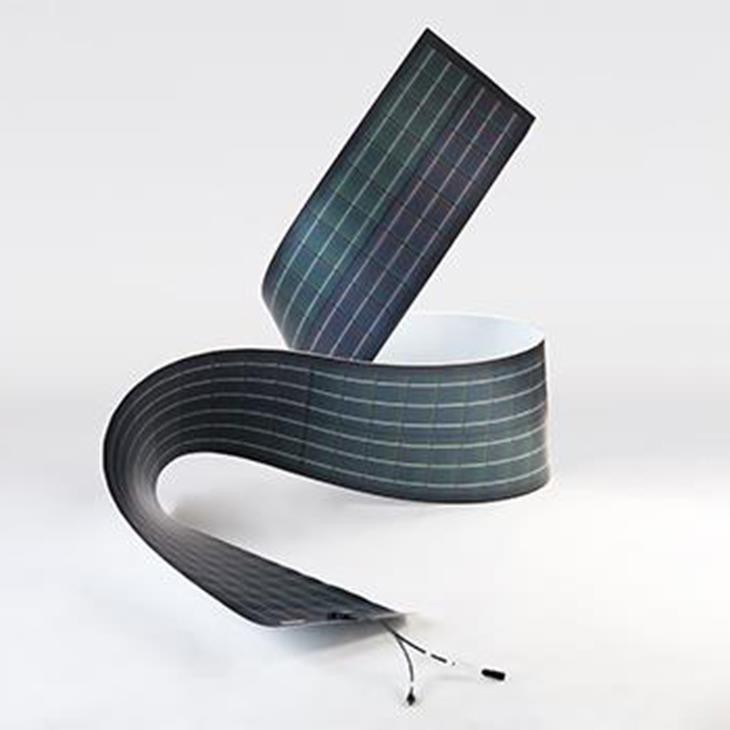

Introduction Uvod u proizvod】 | |
Ćelija | Bakar Indium Galij Diselenid CIGS solarna ćelija |
Substrabe solarne ćelije | Polimerna ili staklena ili metalna folija |
Nazivna maksimalna snaga (Pmax) | 140W |
Razvodna kutija | IP68 |
Maksimalni napon sustava | 1000 VDC (IEC) |
Radna temperatura | -40℃ ～ +85℃ |
Dimenzije | 2583mm × 348mm × 17mm |
Težina | 2,1 kg |
【Opis proizvoda】
Tankoslojni PV, posebno CIGS, ključna je tehnologija koja će biti jedna od budućih tehnologija fotonaponskih sustava i ima velik potencijal za daljnji tehnološki razvoj. Tankoplastični moduli CIGS privlače sve veću pažnju u solarnoj industriji.
Solarni modul CIGS može se široko koristiti u solarnoj elektrani izvan mreže, solarnoj elektrani s mrežnom vezom, prijenosnoj elektronici i drugim prilagođenim aplikacijama.
Solarni modul CIGS na različitim podlogama može se predstaviti kao:
Najbolji omjer snage i težine (50 - 250 vata / kg)
Više primjena u odnosu na kruti PV
Omogućuje jednostavnu izradu valjaka u valjak
Učinkovitije korištenje opreme i proizvodni prostor
Plastična podloga ne puca i ne lomi se pri udarcu
Prilagodljivo (s monolitnom integracijom)
Pojednostavljena električna i mehanička konstrukcija
Prilagođeni oblici stanica lako se integriraju u proizvodni proces
Značajan učinak na malom području
Viši naponi ekonomski postignuti u manjim područjima
Solarni moduli CIGS kreću se od 90 do 300 W, i mogli bi vašu PV instalaciju učiniti bržom, lakšom i jeftinijom za vašu komercijalnu i industrijsku upotrebu.
1 KLJUČNE ZNAČAJKE
● Estetski privlačno ● Visoka učinkovitost do 18,5% ● Fleksibilan i savitljiv ● Lagana i prijenosna ● Vodootporan ● Lako se instalira na mnoge površine ● Pouzdan i izdržljiv |
|
2 MEHANIČKI DIJAGRAM
3 ELEKTRIČNA PARAMETRA na STC
Nazivna maksimalna snaga (Pmax) [W] | 110 | 115 | 120 | 125 | 130 | 135 | 140 |
Napon otvorenog kruga (Voc) [V] | 36.33 | 37.2 | 37.81 | 38.65 | 39.44 | 40.13 | 40.92 |
Maksimalni napon snage (Vmp) [V] | 28.41 | 29.32 | 30.34 | 31.26 | 32.12 | 33.06 | 33.92 |
Struja kratkog spoja (Isc) [A] | 4.67 | 4.62 | 4.59 | 4.54 | 4.51 | 4.46 | 4.52 |
Maksimalna struja snage (Imp) [A] | 3.91 | 3.93 | 3.98 | 4.03 | 4.07 | 4.13 | 4.15 |
Učinkovitost modula [%] | 14.40% | 15.00% | 15.70% | 16.40% | 17.00% | 17.70% | 18.30% |
Tolerancija snage | 0~+5W | ||||||
Temperaturni koeficijent Isc (α_Isc) | 0.008%/℃ | ||||||
Temperaturni koeficijent Voc (β_Voc) | -0.281%/℃ | ||||||
Temperaturni koeficijent Pmax (γ_Pmp) | -0.379%/℃ | ||||||
STC | Zračenje 1000W / m², temperatura stanice 25 ℃, AM1,5G | ||||||
