【Predstavljanje proizvoda】
|
Ćelija |
Monokristalni, 182mmx91mm |
|
Broj ćelija |
108（6×18） |
|
Nazivna najveća snaga (Pmax) |
420W |
|
Maksimalna učinkovitost |
21,5 posto |
|
Razvodna kutija |
IP68 |
|
Maksimalni napon sustava |
1000V/1500V DC |
|
Radna temperatura |
-40 stupnjeva - plus 85 stupnjeva |

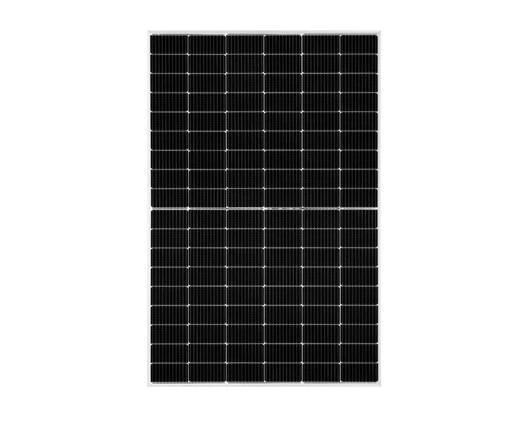

【Opis proizvoda】
Solarni panel visoke učinkovitosti od 420 W izrađen je od solarnih ćelija M10 MBB PERC, a ova serija modula visokih performansi pruža najisplativije rješenje za krovnu solarnu PV instalaciju. Dostupni su potpuno crni, crni okvir ili srebrni okvir plus crni stražnji solarni paneli.
【Glavne značajke】
【Dimenzija PV modula】
【Električni podaci u STC】
|
Nazivna najveća snaga (Pmax) [W] |
400 |
405 |
410 |
415 |
420 |
|
Napon otvorenog kruga (Voc) [V] |
37.07 |
37.23 |
37.32 |
37.45 |
37.58 |
|
Maksimalni napon snage (Vmp) [V] |
31.01 |
31.21 |
31.45 |
31.61 |
31.80 |
|
Struja kratkog spoja (Isc) [A] |
13.79 |
13.87 |
13.95 |
14.02 |
14.10 |
|
Maksimalna snaga struje (Imp) [A] |
12.90 |
12.98 |
13.04 |
13.13 |
13.21 |
|
Učinkovitost modula [postotak] |
20,48 posto |
20,74 posto |
21.00 posto |
21,25 posto |
21. 51 posto |
|
Tolerancija moći |
0~ plus 5W |
||||
|
Temperaturni koeficijent Isc( _Isc) |
0.044 posto / stupanj |
||||
|
Temperaturni koeficijent Voc ( _Voc) |
-0.275 posto / stupanj |
||||
|
Temperaturni koeficijent Pmax (_Pmp) |
-0.350 posto / stupanj |
||||
|
STC |
Zračenje 1000 W/m², temperatura ćelije 25 stupnjeva, AM1.5G |
||||
【Električni podaci na NOCT i radni uvjeti】
|
ELEKTRIČNI PARAMETRI NOCT |
|||||
|
TIP |
400 |
405 |
410 |
415 |
420 |
|
Nazivna najveća snaga (Pmax) [W] |
302 |
306 |
310 |
314 |
318 |
|
Napon otvorenog kruga (Voc) [V] |
34.88 |
35.12 |
35.23 |
35.37 |
35.50 |
|
Maksimalni napon snage (Vmp) [V] |
29.26 |
29.47 |
29.72 |
29.89 |
30.09 |
|
Struja kratkog spoja (Isc) [A] |
11.03 |
11.10 |
11.16 |
11.22 |
11.29 |
|
Maksimalna snaga struje (Imp) [A] |
10.32 |
10.38 |
10.43 |
10.50 |
10.57 |
|
NE |
Zračenje 800 W/m², temperatura okoline 20 stupnjeva, brzina vjetra 1 m/s, AM1.5G |
||||
|
RADNI UVJETI |
|
|
Maksimalni napon sustava |
1000V/1500V DC (IEC) |
|
Radna temperatura |
-40 stupanj ~ plus 85 stupnjeva |
|
Maksimalni serijski osigurač |
25A |
|
Maksimalno statičko opterećenje, sprijeda |
5400 Pa |
|
Maksimalno statičko opterećenje, leđa |
2400 Pa |
|
NE |
45±2 stupnja |
|
Klasa primjene |
Klasa A |
【Krivulje struje i napona】
【Mehanički podaci】
|
TEHNIČKI PODACI |
|
|
Ćelija |
Mono |
|
težina |
21,5 kg±3 posto |
|
Dimenzije |
1722mm×1134mm×30mm |
|
Veličina poprečnog presjeka kabela |
4 mm2(IEC), 12AWG (UL) |
|
Broj ćelija |
108(6x18) |
|
Razvodna kutija |
IP68, 3 diode |
|
Priključak |
QC 4.10 (1000V) / QC 410-35(1500V) |
|
Duljina kabela (uključujući konektor) |
Portret: 300 mm (plus)/400 mm (-) Pejzaž: 1200 mm (plus)/1200 (-) |
|
Konfiguracija pakiranja |
36 kom/paleta, Kontejner od 216 kom/20 stopa Kontejner od 936 kom/40 stopa |
【Certifikacija】

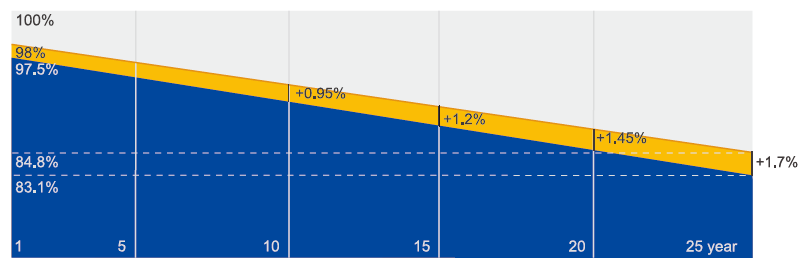

【Jamstvo na performanse】
