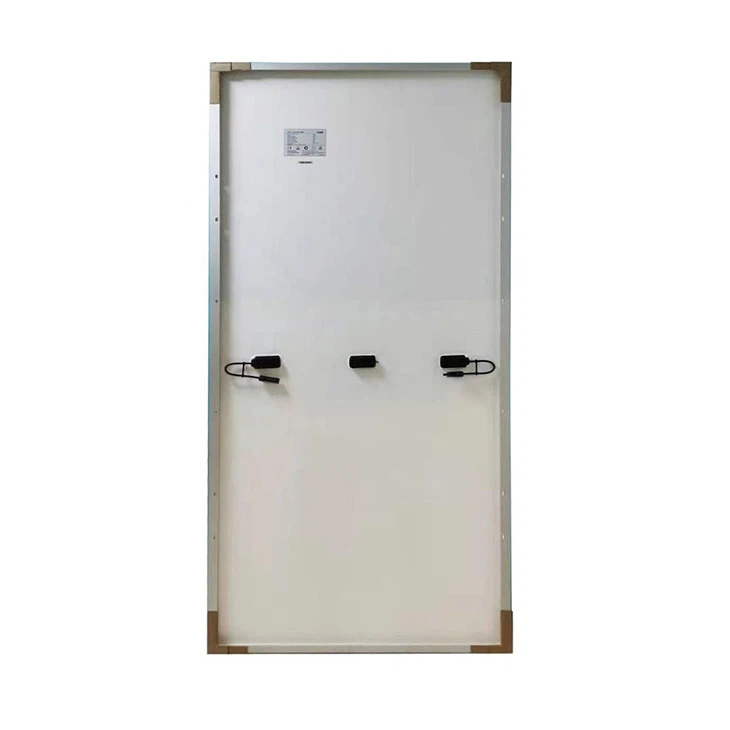

Introduction Uvod u proizvod】
Ćelija | Mono |
Broj stanica | 144（6×24） |
Nazivna maksimalna snaga (Pmax) | 460W |
Maksimalna učinkovitost | 20.8% |
Razvodna kutija | IP68 |
Maksimalni napon sustava | 1000V / 1500V DC |
Radna temperatura | -40℃～+85℃ |
【Opis proizvoda】
Solarna ploča velike snage 460 W napajana od 144 komada poluelija visokog učinka, ova serija modula visokih performansi nudi najisplativije rješenje za snižavanje LCOE od bilo kojih PV ili velikih sustava. Tehnologija polureza doslovno je normalna solarne ćelije koje su prepolovljene.
Ova obiteljska solarna ploča koja koristi tehnologiju polućelija (polurezana) sadržana je u 144 polućelije i rasporedu 6x24. Snagom do 410 W, ovaj obiteljski solarni panel pomaže smanjiti BOS troškove.
【Glavne značajke】
【Dimenzija PV modula】
【Električni podaci na STC-u】
Nazivna maksimalna snaga (Pmax) [W] | 440 | 445 | 450 | 455 | 460 |
Napon otvorenog kruga (Voc) [V] | 440 | 445 | 450 | 455 | 460 |
Maksimalni napon snage (Vmp) [V] | 48.9 | 49.1 | 49.3 | 49.5 | 49.7 |
Struja kratkog spoja (Isc) [A] | 41.1 | 41.3 | 41.5 | 41.7 | 41.9 |
Maksimalna struja snage (Imp) [A] | 11.46 | 11.53 | 11.6 | 11.66 | 11.73 |
Učinkovitost modula [%] | 19.9% | 20.1% | 20.4% | 20.6% | 20.8% |
Tolerancija snage | 0~+5W | ||||
Temperaturni koeficijent Isc (α_Isc) | 0.056%/℃ | ||||
Temperaturni koeficijent Voc (β_Voc) | -0.287%/℃ | ||||
Temperaturni koeficijent Pmax (γ_Pmp) | -0.369%/℃ | ||||
STC | Zračnost 1000W / m², temperatura stanice 25℃, AM1,5G | ||||
【Električni podaci u NOCT-u i radni uvjeti】
ELEKTRIČNI PARAMETRI NA NOKTU | |||||
TIP | 440 | 445 | 450 | 455 | 460 |
Nazivna maksimalna snaga (Pmax) [W] | 327.6 | 332.0 | 336.4 | 340.8 | 344.9 |
Napon otvorenog kruga (Voc) [V] | 45.6 | 45.8 | 46.0 | 46.2 | 46.4 |
Maksimalni napon snage (Vmp) [V] | 38 | 38.2 | 38.4 | 38.6 | 38.8 |
Struja kratkog spoja (Isc) [A] | 35.26 | 35.44 | 35.61 | 35.78 | 35.95 |
Maksimalna struja snage (Imp) [A] | 8.62 | 8.69 | 8.76 | 8.83 | 8.89 |
NOCT | Zračnost 800W / m², temperatura okoline 20℃, brzina vjetra 1m / s, AM1,5G | ||||
RADNI UVJETI | |
Maksimalni napon sustava | 1000 V / 1500 V DC (IEC) |
Radna temperatura | -40℃~+85℃ |
Osigurač maksimalne serije | 20A |
Maksimalno statičko opterećenje, sprijeda | 5400Pa |
Maksimalno statičko opterećenje, leđa | 2400Pa |
NOCT | 45±2℃ |
Razred primjene | Razred A |
【Krivulje struje i napona】
【Mehanički podaci】
težina | 24 kg ± 3% |
Dimenzije | 2115 ± 2 mm × 1052 ± 2 mm × 35 ± 1 mm |
Veličina presjeka kabela | 4mm2 |
Broj stanica | 144(6x24) |
Razvodna kutija | IP68, 3 diode |
Konektor | QC 4.10-35 |
Duljina kabela (uključujući priključak) | 300 mm (+) / 300 mm (-) |
Konfiguracija pakiranja | 30 po paleti |
【Certifikacija】
【Jamstvo】
