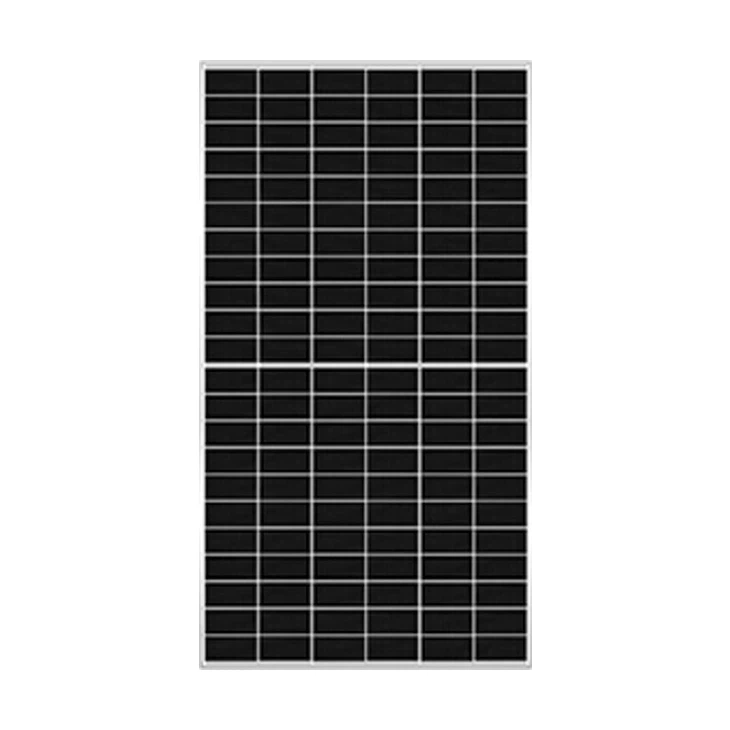

DSHBSOLAOLAR HJT 132 700 W-735W
Dvosvjesna pola stanice s dvostrukim staklom solarni modul
DSHB132 HJT Bifacijalni solarni modul - Precizni inženjering za maksimalnu snagu
Performanse bez poklopca s BO-besplatnim dizajnom
Izgrađena sa strukturom bez boron-kisika, DSHB132 eliminira razgradnju izazvanu svjetlom (LID), osiguravajući dosljedno, dugoročno stvaranje energije.
Kriogeno lasersko rezanje - poboljšana točnost, smanjeni gubitak
Napredne kriogene tehnike rezanja minimiziraju mikro-pukotine i gubitak snage, povećavajući izdržljivost modula i preciznost proizvodnje.
Optimizirano upravljanje svjetlom - smanjeno korištenje srebra
Poboljšana struktura za hvatanje svjetla povećava apsorpciju sunčeve svjetlosti i smanjuje potrošnju srebrne paste, podržavajući učinkovitu, ekonomičnu proizvodnju.
Dopid µ-SIO₂ za superiornu učinkovitost stanica
Poboljšana dopiranim mikro-silikonskim dioksidom, stanična arhitektura dostiže učinkovitost pretvorbe iznad 26%, gurajući granice performansi.
Tehnologije sljedeće generacije za korisne aplikacije
0bb (Zero Busbar) Tehnologija - glatka, učinkovita, moćna
Dizajn Zero-Busbar skraćuje trenutne staze, minimizira otporne gubitke i poboljšava estetiku uz povećanje učinkovitosti stanica.
DS tehnologija - velika snaga s malim gubitkom
Kombinira obradu gettering i µc-Si (mikrokristalni silicijski) sloj za pročišćavanje stanične strukture, povećavajući ukupnu izlaznu energiju.
Do 95% bifacijalnosti - više energije s obje strane
Simetrični dvofacijalni dizajn osigurava izvrsno dobitak energije na stražnjoj strani, maksimiziranje izlaza u reflektirajućim uvjetima tla.
Izdržljivo brtvljenje PIB -a + dvostruko staklo izgradnja
S robusnim poliizobutilenskim brtvljenjem i integriranim obloženim okvirima, modul podnosi teške uvjete i ispunjava standarde IEC soli.
Dizajniran za solarne projekte komunalnih razmjera
Savršeno za solarne farme visokih performansi, DSHB132 nudi:
Niži saldo troškova sustava (BOS)
Smanjeni nivoove troškove energije (LCOE)
Pouzdan izlaz i dugoročni ROI
Potvrda
IEC61215, IEC61730
ISO9001: 2015 sustav upravljanja kvalitetom
ISO14001: 2015 sustav upravljanja okolišem
ISO45001: 2018. Zdravlje i sigurnost na radu
IEC62941: 2019 zemaljski fotonaponski (PV) moduli-kvaliteta
Sustav za proizvodnju PV modula
Osiguranje kvalitete
Mehanički parametri
|
Stanica (mm) |
210*105 Bifacijalni mono |
| Dimenzije (l*m*h) (mm) | 2382*1134*33 |
| Težina (kg) | 37.9 |
| Veličina presjeka kabela (M㎡) | 4 |
| Broj ćelija i veza | 132(6*22) |
| Broj dioda | 3 |
KVALIFIKACIJA
| Maksimum Napon sustava (v DC) | DC1500V (IEC) |
| Raspon temperaturnog biciklizma (stupanj) | -40~+85 |
| Maksimum Ocjena osigurača serije (a) | 35 |
| Tolerancija prema PMAX -u | 0~+3% |
| Maksimum Opterećenje vjetra / max. Snježno opterećenje (PA) | 2400 / 5400 |
| Brzina toplice | 100% besplatno |
| Vrsta priključka | MC4 kompatibilan |
| Vatra | Klasa II |
| Stupanj zaštite za spajanje i konektor | IP68 |
| Bifacijalni faktor (%) | 90±5 |
Električni parametri
| DSHB132-700 | DSHB132-705 | DSHB132-710 | DSHB132-715 | DSHB132-720 | DSHB132-725 | DSHB132-730 | DSHB132-735 | ||
|---|---|---|---|---|---|---|---|---|---|
|
STC AM1.5, 1000W/㎡ Temperatura ćelije 25 stupnjeva |
Maksimum Snaga na STC (PMPP/W) | 700 | 705 | 710 | 715 | 720 | 725 | 730 | 735 |
| Maksimum Napon napajanja (VMP/V) | 41.78 | 41.87 | 41.96 | 42.05 | 42.14 | 42.23 | 42.32 | 42.41 | |
| Maksimum Struja napajanja (imp/a) | 16.76 | 16.84 | 16.93 | 17.02 | 17.10 | 17.18 | 17.26 | 17.34 | |
| Napon otvorenog kruga (VOC/V) | 49.77 | 49.87 | 49.97 | 50.07 | 50.17 | 50.27 | 50.37 | 50.47 | |
| Struja kratkog spoja (ISC/A) | 17.81 | 17.90 | 17.99 | 18.08 | 18.17 | 18.26 | 18.35 | 18.44 | |
| Učinkovitost modula (%) | 22.5 |
22.7 |
22.9 | 23.0 | 23.2 | 23.3 | 23.5 | 23.7 | |
|
Noct AM1.5, 800W/㎡, Temperatura okoline 20 stupnjeva, Brzina vjetra 1m/s |
Maksimum Snaga na NOCT (PMPP/W) | 534 | 538 | 542 | 545 |
549 |
553 | 557 | 561 |
| Maksimum Napon napajanja (VMP/V) | 39.90 | 40.00 | 40.07 | 40.14 | 40.23 | 40.32 | 40.41 | 40.50 | |
| Maksimum Struja napajanja (imp/a) | 13.39 | 13.46 | 13.53 | 13.60 | 13.67 | 13.73 | 13.79 | 13.86 | |
| Napon otvorenog kruga (VOC/V) | 47.50 | 47.60 | 47.69 | 47.79 | 47.88 | 47.98 | 48.08 | 48.17 | |
| Struja kratkog spoja (ISC/A) | 14.23 | 14.31 | 14.38 | 14.45 | 14.52 | 14.59 | 14.67 | 14.74 | |
|
BSTC AM1.5, 800W/㎡, 135W/㎡, 25 stupnjeva |
Maksimum Snaga na BSTC (PMPP/W) | 785 | 790 | 796 | 801 | 807 | 813 | 818 | 824 |
| Maksimum Napon napajanja (VMP/V) | 41.92 | 42.02 | 42.11 | 42.20 | 42.29 | 42.38 | 42.47 | 41.46 | |
| Maksimum Struja napajanja (imp/a) | 18.73 | 18.82 | 18.91 | 19.00 | 19.10 | 19.19 | 19.28 | 17.18 | |
| Napon otvorenog kruga (VOC/V) | 49.94 | 50.04 | 50.14 | 50.24 | 50.34 | 50.44 | 50.54 | 49.60 | |
| Struja kratkog spoja (ISC/A) | 19.97 | 20.07 | 20.18 | 20.28 | 20.38 | 20.48 | 20.58 | 20.68 | |
Konfiguracija pakiranja
| Spremnik (visoka kocka) | |
|---|---|
| Moduli po paleti | 33 |
| Palete po kontejneru | 18 |
| Moduli po kontejneru | 594 |
Temperaturni koeficijenti
| Napon koeficijenta temperature (VOC) | -0,22 %/ stupanj |
| Struja koeficijenta temperature (ISC) | 0,04 %/ stupanj |
| Snaga koeficijenta temperature (PM) | -0,24 %/ stupanj |
IV krivulja
