uvod u 【Proizvod】
ćelija | |
Ne. ćelija | 60 (6×10) |
Ocijenjeno kao maksimalna snaga(Pmax) | 330W |
Maksimalna učinkovitost | 19.8% |
Razvodni okvir | IP68 |
Maksimalni napon sustava | 1000V DC |
Radna temperatura | -40°C~+85°C |
【Produktni opis】

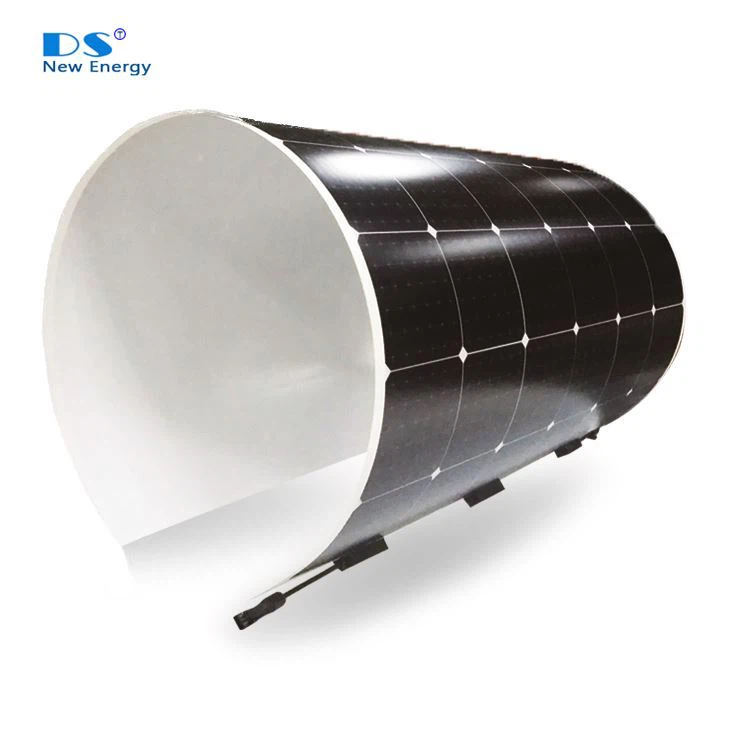

Serija fleksibilnih solarnih panela ima visoku učinkovitostkonverzije i može se saviti na luk od 30 stupnjeva bez oštećenja. S te dvije važne značajke fleksibilni solarni paneli mogu se primijeniti na nepravilnije površinske primjene, kao što su životopisi, brodovi, automobili, marinci, kamperi i kombiji. Standardni monokristalni ili polikristalni solarni panel sastoji se od solarnih ćelija na bazi silikonskih pločica, obično su debljine do 200 mikrometara, što je nešto deblje od ljudske kose. Da bi se napravio "fleksibilan" solarni panel, one silikonske pločice koje se koriste za izradu solarnih ćelija moraju se izrezati na desetke mikrona u debelim. Solarne ćelije na temelju ovih ultra tankih silikonskih pločica u kombinaciji s polimernim laminatnim listom daju solarnim panelima mnoga jedinstvena svojstva, uključujući fleksibilna, izdržljiva, prijenosna i vrlo učinkovita.
【Ključne značajke】
【Dimenzija fotonaponskog modula】
【Električni podaci na STC】
Ocijenjeno kao maksimalna snaga(Pmax) [W] | 290 | 300 | 310 | 320 | 330 |
Napon otvorenog kruga (Voc) [V] | 38.4 | 38.8 | 39.2 | 39.6 | 40.0 |
Maksimalni napon snage (Vmp) [V] | 31.2 | 31.6 | 32.0 | 32.4 | 32.8 |
Struja kratkog spoja(Isc) [A] | 9.50 | 9.66 | 9.82 | 9.98 | 10.14 |
Maksimalna snaga Struje(Imp) [A] | 9.30 | 9.50 | 9.69 | 9.88 | 10.08 |
Učinkovitost modula [%] | 17.6 | 18.3 | 18.9 | 19.5 | 19.8 |
Tolerancija snage | 0~+5W | ||||
Koeficijent temperature isc(α_Isc) | 0,06%/°C | ||||
Koeficijent temperature voc(β_Voc) | -0,28%/°C | ||||
Koeficijent temperature pmaxa(γ_Pmp) | -0,36%/°C | ||||
Stc | Zračenje 1000W/m², temperatura stanica 25°C, AM1.5G | ||||
【Električni podaci na NOCT-u】
Ocijenjeno kao maksimalna snaga(Pmax) [W] | 216 | 224 | 232 | 240 | 248 |
Napon otvorenog kruga (Voc) [V] | 35.5 | 35.7 | 35.9 | 36.1 | 36.3 |
Maksimalni napon snage (Vmp) [V] | 28.5 | 28.9 | 29.3 | 29.7 | 30.3 |
Struja kratkog spoja(Isc) [A] | 7.65 | 7.85 | 8.04 | 8.22 | 8.41 |
Maksimalna snaga Struje(Imp) [A] | 7.58 | 7.76 | 7.93 | 8.09 | 8.27 |
Stc | Zračenje 800W/m², temperatura okoline 20°C, brzina vjetra 1m/s | ||||
【Naponske krivulje】
【Mehanički podaci】
Dimenzija (LxWxH) | 1660mmx990mmx1.4mm |
težina | 4,0 kg |
Stražnji materijal | Backplane (bijeli, prozirni, crni) |
Ćelija (količina / materijal / vrsta / dimenzije) | 60 (10x6) / Monokristalni PERC / 6inch |
Enkapsulant (materijal) | Eva |
okvir | nijedan |
Razvodna kutija (stupanj zaštite) | IP68 |
Kabel (duljina / poprečno područje) | Prilagođeno od strane kupca / 4mm2 |
poveznik | Kompatibilan s MC4 |
【Certifikacija】
【Operacijski uvjeti】
Max. napon sustava | DC 1000V (IEC) |
Max. ocjena osigurača serije | 15A |
Raspon radne temperature | -40°C~+85°C |
Radijus savijanja | ≥ 0,20m |
