【Predstavljanje proizvoda】
|
Ćelija |
TOPcon bifacijalna solarna ćelija, 182 mm x 91 mm |
|
Broj ćelija |
108(6×18) |
|
Nazivna najveća snaga (Pmax) |
430W |
|
Maksimalna učinkovitost |
22% |
|
Razvodna kutija |
IP68 |
|
Maksimalni napon sustava |
1000V/1500V DC |
|
Radna temperatura |
-40 stupanj -+85 stupanj |
【Opis proizvoda】
Solarni panel tipa N 430W sastoji se od 108 polusječenih monokristalnih ćelija s tehnologijom n-tipa, s izlaznom snagom od 410 W do 430 W i ocjenama učinkovitosti pretvorbe energije u rasponu od 21,0% do 22,0%. Površina je manja od 2 četvorna metra, što ih čini izvrsnim za ugradnju na krovove stambenih i poslovnih zgrada.
【Ključne značajke】
Ultra visoka proizvodnja energije i ultra visoka učinkovitost
Viša bifacijalnost
Poboljšana pouzdanost (30 godina jamstva za napajanje & -0.4% linearne degradacije & 25 godina jamstva za proizvod)
Donji POKLOPAC/LETID
Optimizirani temperaturni koeficijent (što rezultira većom proizvodnjom energije od ekvivalentnih ćelija tipa P)
Niske radne temperature
Optimizirana degradacija
Izvanredne performanse pri slabom osvjetljenju
Izuzetna PID otpornost
25 godina jamstva na proizvod
30 linearno jamstvo za snagu

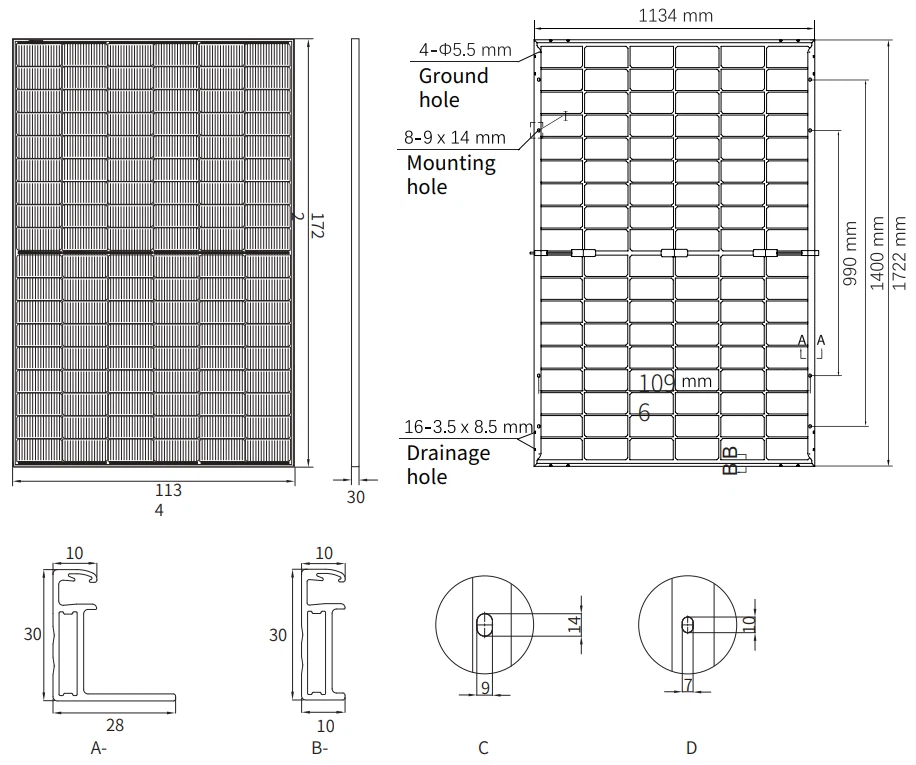

【Dimenzija PV modula】
【Električni podaci u STC】
|
Nazivna najveća snaga (Pmax) [W] |
410 |
415 |
420 |
425 |
430 |
|
Napon otvorenog kruga (Voc) [V] |
37.51 | 37.70 | 37.91 | 38.10 | 38.31 |
|
Maksimalni napon snage (Vmp) [V] |
31.51 | 31.70 | 31.91 | 32.10 | 32.31 |
|
Struja kratkog spoja (Isc) [A] |
13.82 | 13.91 | 13.98 | 14.05 | 14.12 |
|
Maksimalna snaga struje (Imp) [A] |
13.02 | 13.10 | 13.17 | 13.24 | 13.32 |
|
Učinkovitost modula [%] |
21.00% |
21.25% |
21. 51% |
21.76% |
22. 02% |
|
Tolerancija moći |
0~+5W |
||||
|
Temperaturni koeficijent Isc( _Isc) |
0.046%/ stupanj |
||||
|
Temperaturni koeficijent Voc ( _Voc) |
-0.285%/ stupanj |
||||
|
Temperaturni koeficijent Pmax (_Pmp) |
-0.298%/ stupanj |
||||
|
STC |
Zračenje 1000 W/m², temperatura ćelije 25 stupnjeva, AM1.5G |
||||
【Električni podaci na NOCT i radni uvjeti】
|
ELEKTRIČNI PARAMETRI NOCT |
|||||
|
TIP |
410 |
415 |
420 |
425 |
430 |
|
Nazivna najveća snaga (Pmax) [W] |
308.4 |
312.1 |
315.8 |
319.6 |
323.4 |
|
Napon otvorenog kruga (Voc) [V] |
36.01 |
36.19 |
36.38 |
36.57 |
36.76 |
|
Maksimalni napon snage (Vmp) [V] |
29.99 |
30.14 |
30.29 |
30.45 |
30.61 |
|
Struja kratkog spoja (Isc) [A] |
10.97 |
11.06 |
11.15 |
11.24 |
11.31 |
|
Maksimalna snaga struje (Imp) [A] |
10.29 |
10.36 |
10.43 |
10.5 |
10.56 |
|
NE |
Zračenje 800 W/m², temperatura okoline 20 stupnjeva, brzina vjetra 1 m/s, AM1.5G |
||||
|
RADNI UVJETI |
|
|
Maksimalni napon sustava |
1000V/1500V DC (IEC) |
|
Radna temperatura |
-40 stupanj ~+85 stupanj |
|
Maksimalni serijski osigurač |
25A |
|
Maksimalno statičko opterećenje, sprijeda |
5400 Pa |
|
Maksimalno statičko opterećenje, leđa |
2400 Pa |
|
NE |
45±2 stupnja |
|
Klasa primjene |
Klasa A |
【IV, PV, CV krivulje】solarna ploča od 425 W
【Mehanički podaci】
|
TEHNIČKI PODACI |
|
|
Ćelija |
TOPCon bifacijalna solarna ćelija |
|
težina |
21,5 kg±3% |
|
Dimenzije |
1722mm×1134mm×30mm |
|
Veličina presjeka kabela |
4 mm2(IEC), 12AWG (UL) |
|
Broj ćelija |
108(6x18) |
|
Razvodna kutija |
IP68, 3 diode |
|
Priključak |
QC 4.10 (1000V) / QC 410-35(1500V) |
|
Duljina kabela (uključujući konektor) |
Portret: 200 mm (+)/300 mm (-) Pejzaž: 1100 mm (+)/1100 (-) |
|
Konfiguracija pakiranja |
36 kom/paleta, Spremnik od 216 kom/20 stopa Kontejner od 936 kom/40 stopa |
【Certifikacija】
【Jamstvo na performanse】
