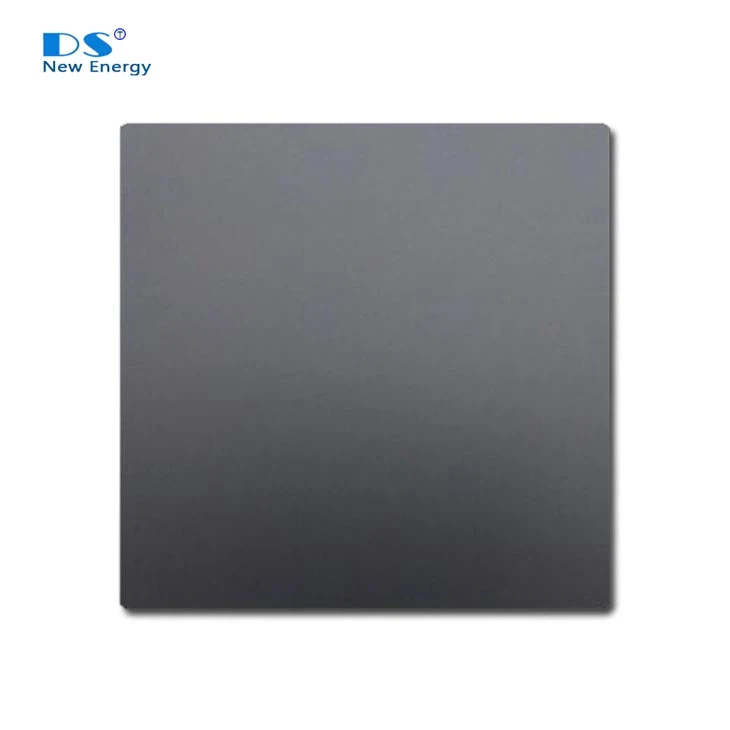

N-tipa G1 monokristalni silicijski rez ima puni kvadratni dizajn 158,75 × 158,75 mm, maksimiziranje izloženosti svjetlosti i učinkovitosti modula. Izrađen pomoću CZ metode s doping fosfornim, nudi izvrsnu kvalitetu materijala, nisku gustoću dislokacije (manje od ili jednako 500 cm⁻²) i<100>Kristalna orijentacija. S vodljivošću N-tipa, rasponom otpora od 0,5–7 Ω · cm, a vijek trajanja nosača do većih ili jednakih 1000 µs, dobro je prilagođen za stanične tehnologije visoke učinkovitosti poput Topcon-a i HJT-a. Njegov puni kvadratni oblik i uska geometrijska tolerancija osiguravaju optimalnu integraciju i performanse modula.
1. Svojstva materijala
|
Imovina |
Specifikacija |
Metoda inspekcije |
|
Metoda rasta |
Cz |
|
|
Kristalnost |
Monokristalni |
Preferencijalne tehnike jetkanja(ASTM F47-88) |
|
Vrsta vodljivosti |
N-tipa |
Napson EC-80TPN |
|
Dopant |
Fosfor |
- |
|
Koncentracija kisika [oi] |
Manje ili jednako8e +17 AT/cm3 |
FTIR (ASTM F121-83) |
|
Koncentracija ugljika [CS] |
Manje ili jednako5e +16 AT/cm3 |
FTIR (ASTM F123-91) |
|
Gustoća jama (gustoća dislokacije) |
Manje ili jednako500 cm-2 |
Preferencijalne tehnike jetkanja(ASTM F47-88) |
|
Površinska orijentacija |
<100>± 3 stupnja |
Metoda difrakcije rendgenskih zraka (ASTM F26-1987) |
|
Orijentacija pseudo kvadratnih strana |
<010>,<001>± 3 stupnja |
Metoda difrakcije rendgenskih zraka (ASTM F26-1987) |
2. Električna svojstva
|
Imovina |
Specifikacija |
Metoda inspekcije |
|
Otpornost |
1.0-7.0 Ω.cm
|
Sustav inspekcije vafla |
|
MCLT (životni vijek prijevoznika manjina) |
Veći ili jednak 1000 µs (otpornost ＞ 1,0OHM.CM)
Veći ili jednak 500 µs (otpornost ＜ 1,0OHM.CM)
|
Sinton BCT-400 QSSPC/prolazni
(s razinom ubrizgavanja: 1E15 cm -3)
|

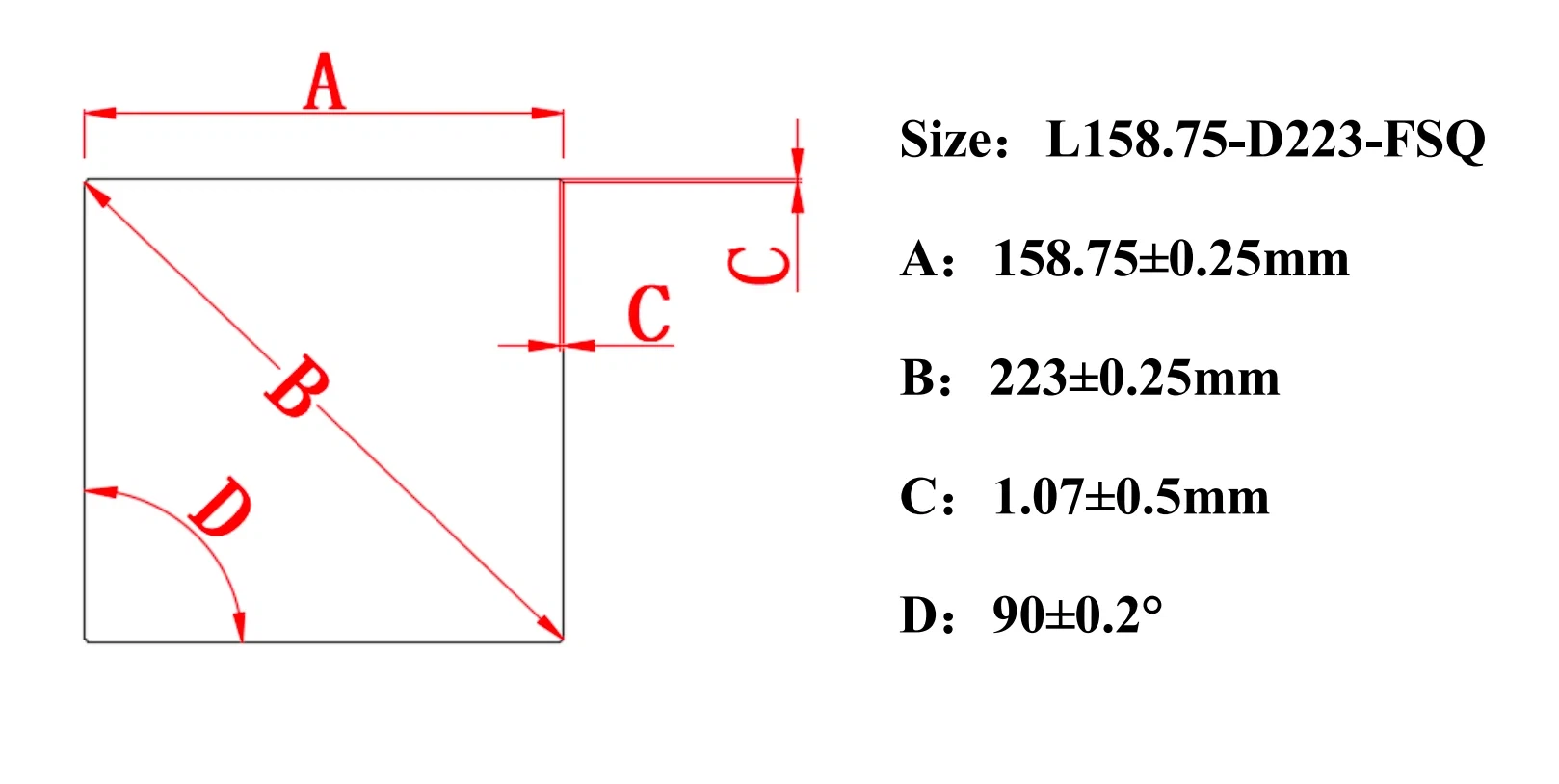

3. Geometrija
|
Imovina |
Specifikacija |
Metoda inspekcije |
|
Geometrija |
pseudo trg |
|
|
Oblik ruba nagiba
|
krug | |
|
Dužina bočne strane |
182 ± 0,25 mm
|
sustav inspekcije vafla |
|
Promjer vafera |
φ247 ± 0,25 mm |
sustav inspekcije vafla |
|
Kut između susjednih strana |
90 stupnjeva ± 0,2 stupnja |
sustav inspekcije vafla |
|
Debljina |
180﹢ 20/﹣10 µm
175﹢ 20/﹣10 µm
170﹢ 20/﹣10 µm
160﹢ 20/﹣10 µm
150﹢ 20/﹣10 µm
|
sustav inspekcije vafla |
|
TTV (ukupna varijacija debljine) |
Manje ili jednako 27 µm |
sustav inspekcije vafla |
4.Površinska svojstva
|
Imovina |
Specifikacija |
Metoda inspekcije |
|
Metoda rezanja |
Dw |
-- |
|
Kvaliteta površine |
Kao izrezano i očišćeno, bez vidljive onečišćenja, (ulje ili mast, otisci prstiju, mrlje sapuna, mrlje od gnoja, mrlje od epoksi/ljepila nisu dopuštene) |
sustav inspekcije vafla |
|
Pile tragove / korake |
Manje od ili jednako 15 µm |
sustav inspekcije vafla |
|
Pramac |
Manje od ili jednako 40 µm |
sustav inspekcije vafla |
|
Iskriviti |
Manje od ili jednako 40 µm |
sustav inspekcije vafla |
|
Čip |
dubina manja od ili jednaka 0,3 mm i duljina manja od ili jednaka 0,5 mm max 2/pcs; Nema V-čipa |
Gole oči ili sustav inspekcije vafle |
|
Mikro pukotine / rupe |
Nije dopušteno |
sustav inspekcije vafla |
